Встроенный модуль Modbus-DP

Встроенный модуль Modbus-DP:Встраивая M0306 в оборудование пользователя,Возможности связи Modbus-RTU, пользовательское оборудование может быть переоборудовано в ведомую станцию ​​Profibus DP.

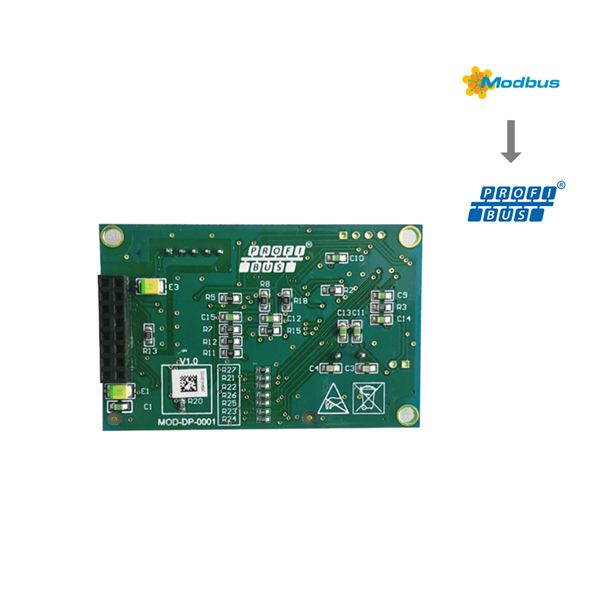

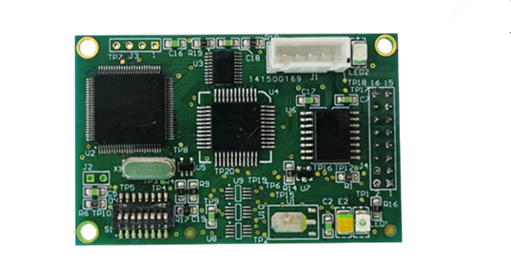

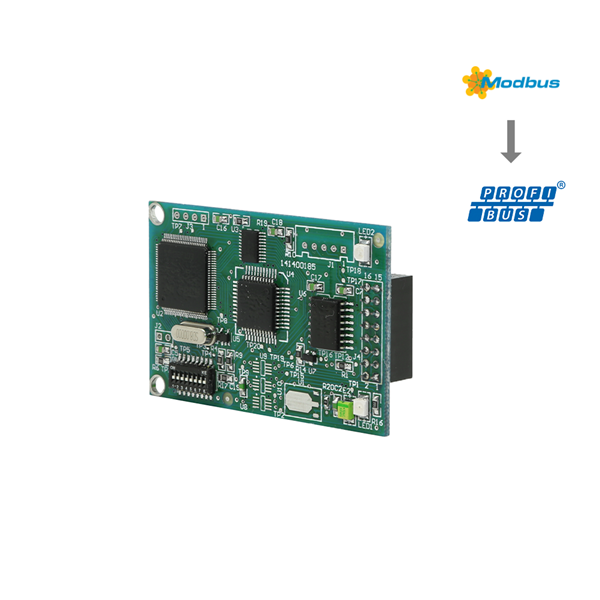

Пользователь может быстро достичьProfibus DP, FF, HARTи т.д. оборудования путем замены других модулей.Модуль Modbus-DP серии M имеет четыре типа в зависимости от напряжения питания микроконтроллера и наличия пользовательского интерфейса 2. Подробную информацию см. в разделе «Ошибка! Источник информации не найден». Модуль M0306 Modbus-DP показан на рисунке:

Встроенный модуль Modbus-DP Функции модуля

1)Короткий период разработкиПользователю не нужно разбираться в технологиях разработки PROFIBUS, не нужно приобретать систему разработки PROFIBUS, а также не нужно компилировать GSD-файлы; продукт PROFIBUS с интеллектуальной собственностью будет разработан в короткие сроки;

2) Одинаковый размерВстраиваемые модули серии Microcyber M имеют одинаковые размеры: 65 мм (длина) * 42 мм (ширина).

3)Тот же интерфейсВстраиваемые модули Microcyber серии M используют 16-контактный разъем с шагом 2,54 мм, обладающий совместимыми функциями.

4) Легко обновитьЗамена различных встроенных модулей Microcyber M-серии позволяет реализовать различные протоколы устройства.

5)Гибкая конфигурацияПользователи могут использовать инструмент настройки Microcyber, который прост и удобен в использовании.

6)Простое приложениеМикроконтроллер пользовательского продукта считывает (записывает) входные/выходные данные в коммуникационный модуль через последовательный порт. Коммуникационный модуль автоматически передает их в обмен данными между PROFIBUS-DP и главной станцией PROFIBUS;

7)Широкое применениеШироко используется в самых разных изделиях, таких как преобразователи, устройства защиты при запуске двигателей, интеллектуальные высоковольтные и низковольтные электроприборы, устройства измерения мощности, различные передатчики, интеллектуальное полевое измерительное оборудование и измерительные приборы и т. д.

8)Предоставляется на основе OEM-производителя.Пользователь обладает независимыми правами интеллектуальной собственности, правом на регистрацию товарного знака и торговой марки.

Встроенный модуль Modbus-DP Процесс разработки

Встроенный модуль Modbus-DP Основной параметр

Питание: VCC (питание микроконтроллера): 5,0 В 120 мА / 3,3 В 100 мА

Скорость передачи данных в шине DP: Самоадаптация скорости передачи данных: 9,6 тыс. ~ 12 Мбит/с

Протокол до перехода: Modbus GB/Z 19582.1-2004

Протокол после перехода: Profibus DP GB/T 20540.1~.6-2006

DP Максимальное количество входных данных: Максимальное количество входных байтов ≤ 244 байта

Максимальное количество выходных данных DP: Максимальное количество выходных байтов ≤ 244 байта

Максимальный общий объем входящих и исходящих данных: входящие байты + исходящие байты ≤ 360 байт

Максимальный объем пользовательских данных: Максимальное количество байтов пользовательских данных ≤ 200 байтов

Максимальное количество данных конфигурации ввода-вывода: Максимальное количество байтов данных конфигурации ввода-вывода ≤ 20 байтов

Диапазон температур: от -40℃ до +85℃

Диапазон влажности: 5 ~ 95 % относительной влажности.

Время начала: ≤ 5 с

Вес: 14 г

Габариты (Д*Ш*В): 65×42×14 мм

Электромагнитная совместимость: GB/T 18268.1

Шумовые помехи: EN 61131-2:2003.

Поддержка функционального кода Modbus

01H: Считывание состояния катушки

02H: Чтение входного состояния

03H: Ознакомление с регистрационным журналом.

04H: Чтение входного регистра

05H: Установка одной катушки

06H: Предустановленный одиночный регистр

0FH: Принудительное использование различных катушек

10H: Предварительная настройка различных регистров

Встроенный модуль Modbus-DP Измерение

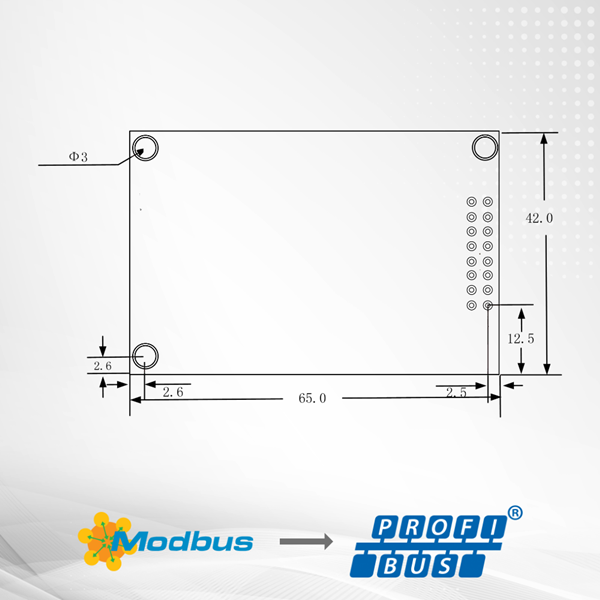

Встроенный модуль Modbus-DP Размер контура

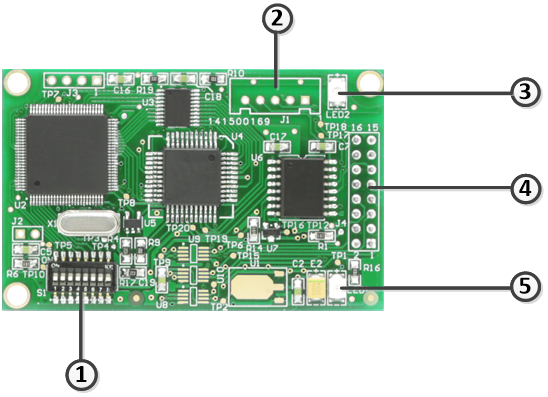

Встроенный модуль Modbus-DP Структура модуля

Встроенный модуль Modbus-DP установка

Внешний интерфейс модуля

Определение контактов и инструкция по использованию пользовательского интерфейса 1 (J4)

Пользовательский интерфейс обеспечивает модуль изолированным источником постоянного тока, последовательным интерфейсом между двумя платами, а также индикаторными лампами и другими функциями. Подробное описание приведено в таблице.

Определение контактов и размер контура пользовательского интерфейса

Как показано на рисунке, пользовательский интерфейс 1 использует 16-контактный разъем, конкретные контакты определены следующим образом:

Определение контактов пользовательского интерфейса

Встроенный модуль Modbus-DP Принцип работы

M0306 поддерживает встроенное соединение «один к одному» с пользовательской платой RTU Modbus. Основная функция — подключение пользовательской платы к...Сеть PROFIBUS,превращая это вПРОФИБУС ДППодчиненное устройство. Схема подключения системы M0306 показана на рисунке:

Встроенный модуль Modbus-DP может завершить преобразование протокола междуPROFIBUS и Modbusдля обеспечения сопоставления и прозрачной передачи данных между пользовательскими платамиВход и выход Modbusданные иГлавная система управления PROFIBUSВходные и выходные данные. Принцип работы M0306 показан на рисунке.

Как выбрать модуль Modbus-DP M0306?
