Датчик температуры НКС-ТТ305 ХАРТ
Высокоточный полевой передатчик с низким уровнем дрейфа для нефтяной, химической, энергетической и металлургической промышленности:
1. Точность 0,1 уровня, дрейф ПТ100 до ±0,003℃/℃, поддержка работы при сверхнизких температурах -55℃.
2. Двухкамерный антикоррозийный алюминиевый корпус, сертифицированный по стандарту СИЛ/IECEx для взрывозащищенных опасных зон.
3. Соответствует стандарту электромагнитной совместимости IEC61326, имеет функцию обнаружения дрейфа датчика для повышения надежности данных.
4. Поддерживает ХАРТ 7.9 и пакетный режим, с настройкой ЖК-клавиатуры, файлами ЭДД/ПИИ/ДТМ для упрощения интеграции в систему.
Термометр серии НКС-ТТ305 ХАРТ
Термометр серии НКС-ТТ305 ХАРТ — это высокоточный, малотемпературный и высоконадежный прибор, незаменимый в системах управления технологическими процессами. Устройство объединяет в себе широкий набор функциональных модулей, позволяющих выполнять как общие функции измерения, так и сложные стратегии управления.
Прибор НКС-ТТ305 использует цифровые технологии, совместим с различными терморезисторами и термопарами, имеет широкий диапазон измерений, простой интерфейс между полевым оборудованием и диспетчерской, а также значительно снижает затраты на установку, эксплуатацию и техническое обслуживание.
Температурный преобразователь серии НКС-ТТ305 поддерживает протокол 4-20 мА + ХАРТ и имеет ЖК-дисплей, и может широко использоваться в таких отраслях, как нефтяная, химическая, энергетическая и металлургическая.
Характеристики ХАРТ-термометра серии НКС-ТТ305:
Двухкамерная конструкция, коррозионностойкий корпус из низкомедного алюминиевого сплава, содержание меди менее 0,2%.
Настройка параметров ЖК-дисплея и кнопок
Электромагнитная совместимость (ЭМС) соответствует стандарту IEC61326.
Предоставьте файлы ЭДД, ПИИ и ДТМ для облегчения интеграции системы.
ХАРТ 7.9 стандартный и режим ЛОПАТЬСЯ
Низкотемпературный дрейф ПТ100 ±0,003℃/℃
Уровень точности составляет менее 0,1, а точность измерения ПТ100 — менее ±0,1℃.
Обнаружение дрейфа датчика для повышения надежности данных
Многочисленные международные сертификаты, безопасная работа во взрывозащищенных опасных зонах.
Работа в условиях сверхнизких температур -55℃.
Указаны габариты ХАРТ-термометра серии НКС-ТТ305:
Установка ХАРТ-термометра серии НКС-ТТ305:
Устанавливается непосредственно на датчик.
Установка сплит-системы
Датчик температуры ХАРТ серии НКС-ТТ305 Схема электропроводки:
Конфигурация датчика температуры по протоколу ХАРТ
Топологическое соединение
Датчики температуры серии НКС-ТТ305 с поддержкой ХАРТ могут подключаться двумя способами: в режиме совместимости с 4-20 мА и в сетевом режиме.
Режим совместимости 4-20 мА
На рисунке показан ХАРТ-термометр серии НКС-ТТ305 в режиме совместимости с 4-20 мА:
Функции:
(1) Он подключается к системе управления верхнего уровня через коммуникационное оборудование ХАРТ;
(2) Используются как аналоговые, так и цифровые методы связи;
(3) Краткий адрес ведомого устройства ХАРТ равен 0.
Сетевой режим
Схема подключения сетевой топологии ХАРТ-термометра серии НКС-ТТ305 показана на рисунке:
Функции:
(1) Он подключается к системе управления верхнего уровня через коммуникационное оборудование ХАРТ;
(2) Используя только цифровые функции системы ХАРТ, линейный ток фиксируется на уровне 4 мА;
(3) ХАРТ 7.0 поддерживает сеть до 64 устройств (опрашивающих адреса от 0 до 63).
Датчик температуры ХАРТ серии НКС-ТТ305 Основные параметры:
Интерфейс шины | 4–20 мА+ ХАРТ 7 (поддерживает импульсный режим) |
Версия протокола | ХАРТ 7 |
Питание шины | Неэкструдированный: (13–45) В постоянного тока Бывший d: (13～45 ) ВДЦ Бывший я: (13～30 ) ВДЦ |
Способ подключения проводов | 2/3/4-проводной |
Входной сигнал | Сопротивление: 0–500 Ом, 0–2000 Ом, 0–4000 Ом, 0–40000 Ом; РТД: Cu50、Cu50_GOST、Cu100、Cu100_GOST、Pt50_GOST、Callendar_Van_Dusen(Часть 100)、Часть 100、Pt100_GOST、Pt200、Pt500、Pt1000、Ni50、Ni100、Ни120、Ni1000； мВ: -100 мВ ～ 100 мВ; Термопары: B, E, J, K, N, R, S, T, L_GOST, A (W5ReW20Re), C (W5ReW26Re), D (W3ReW25Re), NiCrAuFe, CuAuFe; |
Количество каналов | Двухканальный |
Текущая точность | Точность по току 0,05%; температурный дрейф по току 0,005%/°C |
Электрическая изоляция | 2 кВ переменного тока/50 В переменного тока |
Эффект напряжения | ±0,005%/V |
Время отклика | Время отклика составляет от 1,0 до 1,65 с в зависимости от типа датчика и способа подключения. |
Время запуска | ≤10 с |
Регулировка демпфирования | Постоянная времени 0–32 с |
ЭМС | МЕК 61326 |
Сертификация Бывший | IECEx: Бывший я ИИК T6...T4 Га АТЕКС: II2G Бывший база данных ИИК T6...T4 Гб II2D Бывший тб IIIC T85℃...T110℃ Дб |
ЖК-дисплей | Поддерживать |
Управление кнопками | Параметры настройки кнопки поддержки |
Рабочая температура | (-40～85)℃ (-55～85)℃ (опционально) |
Диапазон влажности | (5–95) % относительной влажности |
Температура хранения | -50 ～ 85℃ |
Сигнал тревоги | Нижний предел тока насыщения: [3,75-4,0] мА, значение по умолчанию 3,8 мА. Верхний предел тока насыщения: (20-20,8] мА, значение по умолчанию 20,5 мА. Нижний предел тока срабатывания сигнализации: [3,5-3,7] мА, значение по умолчанию 3,6 мА. Верхний предел тока срабатывания сигнализации: [21,0-23,0] мА, значение по умолчанию 21,75 мА. |
Технические характеристики вибростойкости | 2-25 Гц: ±1,6 мм; 25-100 Гц: ±4 г |
IP-код | IP67 (Текущий рейтинг: IP20 и IP67; ожидается получение последующих сертификатов) |
Масса | Примерно 1,67 кг |
Датчик температуры ХАРТ серии НКС-ТТ305 Технические показатели термостойкости
Индекс точности терморезистора при нормальной температуре (25℃)
Тип сигнала | Диапазон измерения датчика | Точность (25℃) | Температурный дрейф (/℃) |
Сигнал сопротивления | 0~500 Ом | ±0,04 Ом | ±0,001 Ом |
0~2000 Ом | ±0,35 Ом | ±0,015 Ом | |
0~4000 Ом | ±0,35 Ом | ±0,015 Ом | |
0~40000 Ом | ±8 Ом | ±0,3 Ом | |
Cu50 | -50 ~ 150 ℃ | ±0,10℃ | ±0,005℃ |
Cu50_ГОСТ | -180 ~ 200 ℃ | ±0,10℃ | ±0,005℃ |
Cu100 | -50 ~ 150 ℃ | ±0,10℃ | ±0,003℃ |
Cu100_GOST | -180 ~ 200 ℃ | ±0,10℃ | ±0,003℃ |
Pt50_GOST | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Callendar_Van_Dusen | -200 ~ 850℃ | ±0,10℃ | ±0,003℃ |
(Часть 100) | |||
Часть 100 | -200 ~ 850℃ | ±0,10℃ | ±0,003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0,10℃ | ±0,003℃ |
Pt200 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Pt500 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Pt1000 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Ni50 | -60 ~ 180℃ | ±0,10℃ | ±0,004℃ |
Ni100 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
В120 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
Ni1000 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
Датчик температуры ХАРТ серии НКС-ТТ305 Технические показатели термопар
Индекс точности термопары при нормальной температуре (25℃)
Тип сигнала | Диапазон измерения датчика (°C) | Точность (25℃) | Температурный дрейф (/℃) |
мВ | -100 ~ +100 мВ | ±0,025 мВ | ±0,0015 мВ |
Б | 500 ~ 1810℃ | ±0,77℃ | ±0,050℃ |
И | -200 ~ 1000℃ | ±0,20℃ | ±0,025℃ |
Дж. | -190 ~ 1200℃ | ±0,35℃ | ±0,01℃ |
К | -200 ~ 1372℃ | ±0,40℃ | ±0,025℃ |
Н | -190 ~ 1300℃ | ±0,50℃ | ±0,015℃ |
Р | 0 ~ 1768℃ | ±0,75℃ | ±0,023℃ |
С | 0 ~ 1768℃ | ±0,70℃ | ±0,023℃ |
Т | -200 ~ 400℃ | ±0,35℃ | ±0,015℃ |
Л_ГОСТ | -200 ~ 800℃ | ±0,50℃ | ±0,0375℃ |
A (W5ReW20Re) | 0 ~ 2500℃ | ±1,45℃ | ±0,06℃ |
C (W5ReW26Re) | 0 ~ 2315℃ | ±1,15℃ | ±0,09℃ |
D (W3ReW25Re) | 0 ~ 2315℃ | ±1,55℃ | ±0,07℃ |
NiCrAuFe | -273 ~ 7℃ | ±0,65℃ | ±0,020℃ |
CuAuFe | -270 ~ -196℃ | ±0,85℃ | ±0,035℃ |

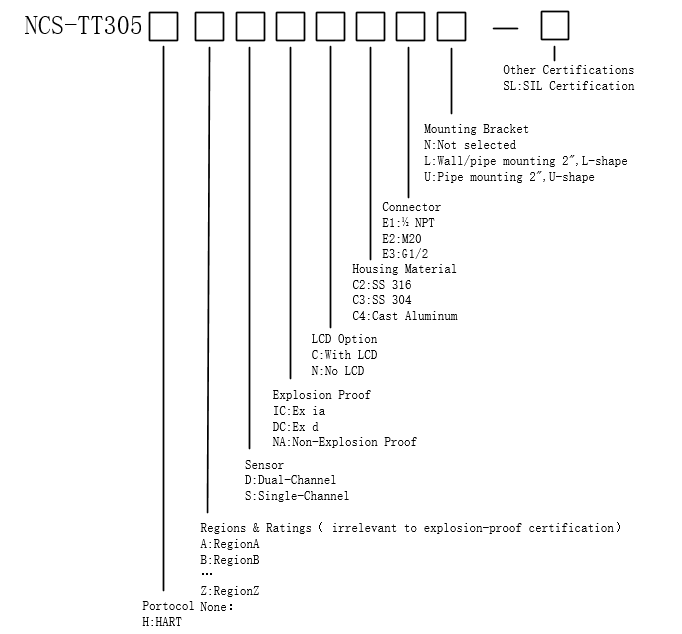

Таблица кодов выбора приложения
