DK11 WirelessHART Development Toolkit

Fieldbus WirelessHART Development Toolkit HART:

Инструментарий разработки DK11 WirelessHART может помочь производителям устройств быстро и эффективно разрабатывать и тестировать полевые устройства WirelessHART, сокращая время выхода на рынок, повышая производительность и основную конкурентоспособность.

Название продукта:DK11 WirelessHART Development Toolkit

Приложение: полевая шина WirelessHART

Бренд: Microcyber

Модель: DK11

Тип: Беспроводной HART

Комплектация: беспроводной шлюз G1100 WirelessHART, модуль WirelessHART M1100S, плата разработки DEV-WH-X, плата разработки DEV-WH-N, всенаправленная антенна 2 дБ и соединительный провод, блок питания 24 В постоянного тока, блок питания 5 В постоянного тока.

Функции: Для производителей беспроводных устройств

Сертификат: FCG WirelessHart

Упаковка: Экспортная коробка

Размеры: 460*145*365 мм

Особенности комплекта инструментов разработки DK11 WirelessHART:

DK11 WirelessHART Development Toolkit:

1. Предоставьте все необходимые материалы для разработки полевого устройства WirelessHART; приобретение других устройств не требуется.

2. Пройти тест на соответствие стандартам FCG.

3. Долгосрочное тестирование совместимости с аналогичными продуктами от разных производителей.

4. Предоставьте обширную библиотеку файлов, примеры кода и подробную техническую документацию по разработке.

5. Опытные инженеры оказывают техническую поддержку.

Fieldbus WirelessHART Development Toolkit HART Список Tookit:

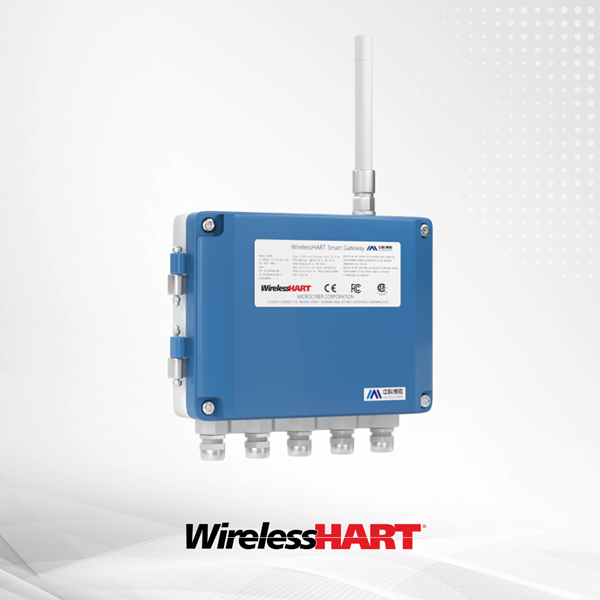

Беспроводной шлюз HART G1100 ×1

Беспроводной модуль HART M1100S ×5

Плата разработки DEV-WH-X×2

Плата разработки DEV-WH-N×3

Всенаправленная антенна 2 дБ и соединительный провод ×5

Питание 24 В постоянного тока ×1

Питание 5 В постоянного тока ×2

Fieldbus WirelessHART Development Toolkit HART Ход разработки:

Полевая шинаНабор инструментов разработки WirelessHARTХАРТ Случай:Описание аппаратного интерфейса платы разработки M1100:

Описание структуры Совета по развитию

Фотография платы разработки M1100

Расположение компонентов на печатной плате M1100

• Питание последовательного модуля: Перемычка J8, соединяющаяся с помощью перемычки, в основном управляет питанием последовательного модуля и упрощает оценку энергопотребления M1100.

• Отладка M1100: JTAG-порт отладки главного контроллера M1100. Пользователю не нужно беспокоиться об этом без дополнительной разработки.

• Отладочный порт MSP430, то есть интерфейс отладки функций платы разработки, позволяет пользователю легко разрабатывать функции платы разработки через плату, оценивать и тестировать эти функции на начальном этапе проектирования аппаратной части, что ускоряет процесс разработки.

• Питание модуля M1100: Перемычка J21, клемма питания M1100, позволяет индивидуально подавать питание на модуль M1100, что упрощает пользователю проверку состояния энергопотребления платы прибора.

• Питание приборной платы: перемычка J2, перемычка питания цепи приборной платы.

• Выключатель питания: тумблер питания всей цепи.

• Розетка: Стандартная розетка постоянного тока.

• Интерфейс питания: Дополнительный сетевой адаптер позволяет подключать к источнику питания несколько устройств.

• Индикатор питания: Световой индикатор питания на плате разработки.

• Аналоговый потенциометр: Визуальное отображение изменений собранных данных в интернете может быть обеспечено путем регулировки потенциометра.

• Вход 4-20 мА: внешний входной разъем 4-20 мА.

• Выход 4-20 мА: выходной терминал 4-20 мА, требуется внешний источник питания.

• Кнопка тестирования: Кнопочный интерфейс, удобный для нажатия пользователем при оценке.

• Разъем ввода-вывода MSP430: упрощает подключение внешних устройств.

• Разъем M1100: Схема расположения контактов всех интерфейсов модуля M1100, что облегчает пользователю оценку работы модуля.

• Питание светодиодов: предназначено для измерения низкого энергопотребления и может быть отключено индивидуально.

• Контрольный светодиод: Подключите выводы ввода-вывода микроконтроллера M1100 и микроконтроллера MSP430 соответственно для удобства вывода информации во время отладки.

• Антенный разъем: Подключите всенаправленную стержневую антенну.

• Последовательный порт M1100: используется для технического обслуживания и вывода некоторой важной информации. Пользователям это не нужно.

• Основание M1100: Гнездо M1100 БеспроводнойМодуль HART.

• Порт обслуживания: для настройки ПК под M1100.




Часто задаваемые вопросы по DK11 WirelessHART Development Toolkit:

В: Могу ли я получить бесплатное электронное руководство?

А: Да, если вам это нужно, пожалуйста, свяжитесь с нами.

В: Можете ли вы предоставлять услуги OEM?

А: Да, мы можем, например, для коммуникационных плат, а также можем предоставить набор инструментов для разработки полевых шин.
