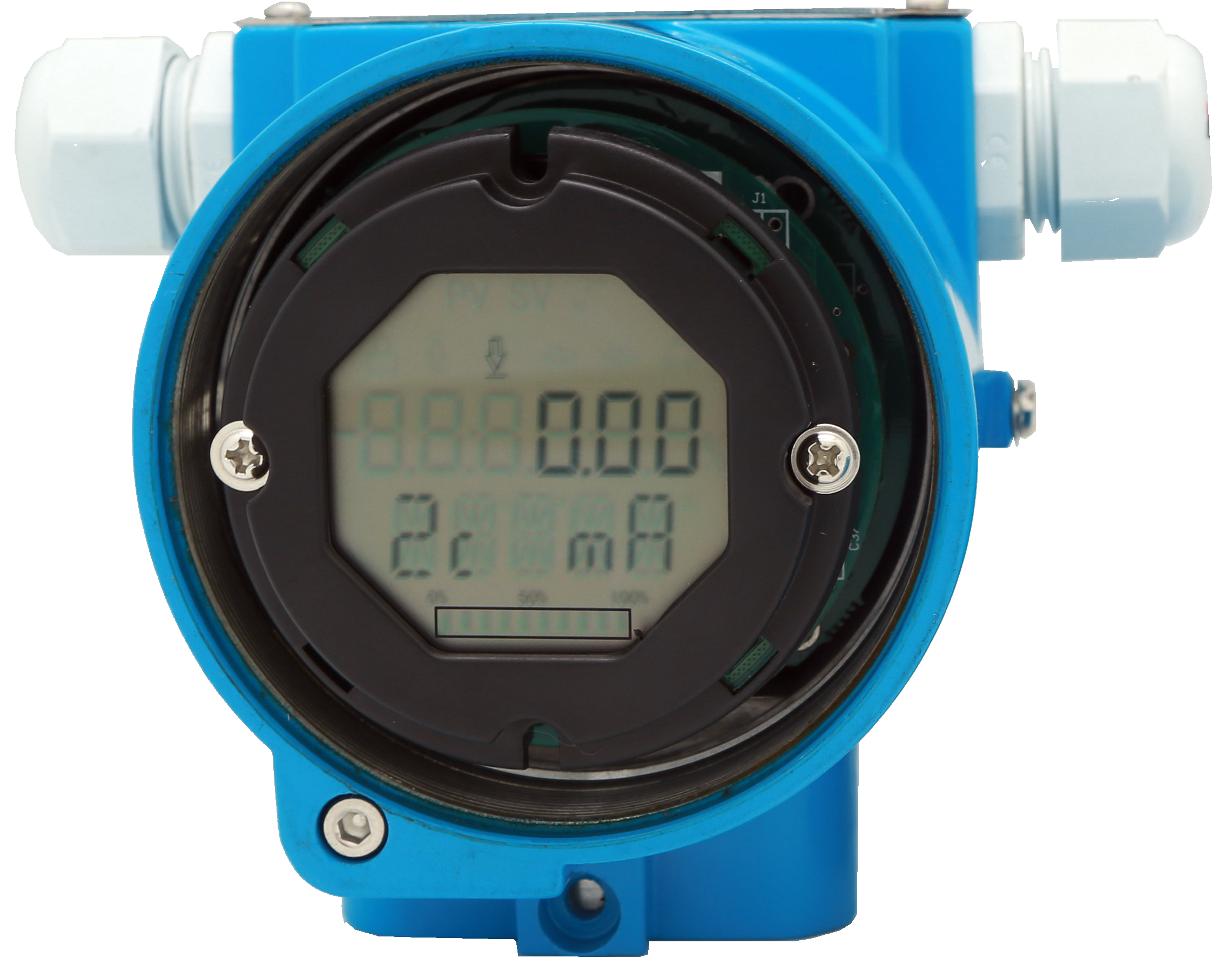

Преобразователь тока в полевой шине НКС-ИФ105

- Microcyber
- Китай
- В наличии
- 500 комплектов/месяц
В качестве устройства преобразования преобразователь НКС-ИФ105 может принимать аналоговый сигнал 4-20 мА с 4 каналов и преобразовывать его в сигнал ФФ H1 или ПРОФИБУС ПА.
1. Преобразователь традиционного аналогового сигнала в сигнал полевой шины
2. Поддержка 4-канального аналогового токового выхода 4–20 мА.
3. Высокая точность (выше класса 0,1), низкий температурный дрейф (±50 частей на миллион/℃)
4. Может пройти тест на совместимость с протоколом ПРОФИБУС ПА компании ПНО.
5. Сертификация теста на совместимость ФКГ
Преобразователь аналогового токового сигнала в полевой сигнал:Преобразователь НКС-ИФ105 удовлетворяет потребности ФФинтеллектуальный прибор полевой шиныи может соединяться с несколькимиУстройства полевой шины ФФ.Преобразователь НКС-ИФ105Имеет множество функциональных блоков и реализует не только стандартные функции измерения, но и сложные стратегии управления. Для реализации различных функций пользователь может выбирать различные функциональные блоки в соответствии с требованиями и конкретной средой применения.
Преобразователь полевой шины НКС-FI105 в токиспользуется дляпреобразовать полевую шинуСигналы в обычные аналоговые сигналы. Он может приниматьсигналы полевой шины, иконвертироватьих к 4-канальным аналоговым сигналам 4~20 мА. НКС-FI105 - этопреобразователь между системой полевой шины и регулирующим клапаном/другим приводом.
НКС-FI105 — этоинтеллектуальный прибор, соответствующий спецификации ФФ Полевая шина.Его можно связать с несколькимиоборудование ФФВ НКС-FI105 интегрировано множество функциональных блоков, что позволяет ему выполнять не только общие измерения, но и сложные стратегии управления. В зависимости от требований и конкретной среды применения пользователи могут выбирать различные функциональные блоки для реализации различных функций.
НКС-FI105 использует цифровую технологию, которая упрощает интерфейс междуцентр управления и полевое оборудование. Таким образом, можно сократить расходы на установку, эксплуатацию и обслуживание.
Функции
Отличная производительность
-- Высокая точность: ±0,05% полного диапазона
-- Низкий температурный дрейф: <50 ppm/℃
Многоканальный
-- Поддерживает 4-канальный вход тока
Поддержка нескольких протоколов
-- Поддерживаются протоколы Фф и Па
Основные параметры
Источник питания полевой шины:9~32 В постоянного тока
Протокол полевой шины: ФФ/ПА
Изоляция: между клеммой и корпусом: 500 В (среднеквадратичное значение) (707 В постоянного тока)
Настройки дисплея: 6-значный и 5-значный буквенный ЖК-дисплей или без дисплея (опционально)
Диапазон температур: -40℃~85℃ (без дисплея)
-30℃~70℃ (с дисплеем)
Электромагнитная совместимость: в соответствии с ГБ/T 18268-2010
Степень защиты: IP65
Диапазон влажности: 0%~95% относительной влажности
Преобразователь аналогового токового сигнала в полевой сигнал Показатели эффективности
Входной сигнал: 0~20мА;4~20мА
Количество каналов: 4 канала
Точность Нормальная температура: <0,05%; -40℃~85℃: <0,3%;
Входное сопротивление: 100 Ом
Влияние температуры: <±50ppm/℃
Преобразователь аналогового токового сигнала в полевой сигнал Структурные параметры
Электрические соединения: внутренняя резьба 1/2-14 ДНЯО
Конструкционные материалы: Корпус электронного блока: алюминиевый сплав с низким содержанием меди
Покрытие: полиэфирная эпоксидная смола
Вес: 1,1 кг (без опций)
Основные параметры
Входной сигнал | 4~20 мА |
Каналы | 4 канала |
Выходной ток | Выход НПН-коллектора |
Источник питания | 9 ~ 32 В постоянного тока; Рассеиваемый ток (статический): ≤ 14 мА |
Сигнал полевой шины | Скорость передачи данных 31,25 кбит/с, текущий режим |
Изоляция | Между корпусом и клеммной колодкой: 500 В ср.кв. (707 В пост. тока) |
Отображать | 6-битный цифровой номер и 5-битный символьный ЖК-дисплей (опционально) |
Диапазон температур | - 40 ~ 85℃ (без дисплея) - 30 ~ 70℃ (дисплей) |
Диапазон влажности | 0% ~ 100% относительной влажности |
Время начала | ≤ 5 с |
Степень защиты | ИС 65 |
ЭМС | Разработано в соответствии со стандартом МЭК 61000 |
Преобразователь аналогового токового сигнала в полевой сигнал Конструктивные особенности (единица измерения: мм)
Преобразователь тока в полевой шине Установка
Преобразователь тока в полевой шине Принцип и структура
Преобразователь НКС-ИФ105 преобразует входной токовый сигнал, генерируемый большинством обычных датчиков, в сигнал полевой шины.
Преобразователь НКС-ИФ105 состоит из пяти компонентов, как показано на рисунке.
1) Клеммная колодка: используется для подключения к полевой шине, токовому выходному сигналу, плате АЦП и коммуникационной плате.
2) Плата АЦП: может преобразовывать входной токовый сигнал в цифровой сигнал, подаваемый на плату связи.
3) Коммуникационная карта: это основной компонент интеллектуального прибора, который реализует связь, управление, диагностику и обслуживание Фундамент Полевая шина.
4) Изолирующая плата: используется для изоляции между коммуникационной платой и приборной платой (изоляция питания и изоляция сигнала).
5) Плата ЖК-дисплея (опционально): используется для отображения параметров функционального блока.
Как выбрать преобразователь Полевая шина в ток/4-20 мА НКС-FI105?
Часто задаваемые вопросы
В: Предоставит ли Микрокибер подробный список конфигурации параметров?
О: Да, конечно.
В: Могу ли я получить бесплатное электронное руководство?
A: Да, если вы этого хотите, пожалуйста, свяжитесь с нами.
В: Можете ли вы предоставить OEM-услуги?
A: Да, мы можем, например, предоставить коммуникационную плату, а также набор инструментов для разработки полевых шин.
В: Как установить преобразователь тока в полевой шине?
A: Для установки преобразователя НКС-ИФ105 предусмотрены три типа кронштейнов (плоский кронштейн для монтажа на трубу, угловой кронштейн для монтажа на пластину и угловой кронштейн для монтажа на трубу).
