Преобразователь Profibus 4-20 мА, устройство преобразования
Преобразователь сигнала полевой шины NCS-FI105 в ток используется для преобразования сигналов полевой шины в обычные аналоговые сигналы. Он может принимать сигналы полевой шины и преобразовывать их в 4-канальные аналоговые сигналы 4~20 мА. NCS-FI105 является преобразователем между системой полевой шины и регулирующим клапаном/другим исполнительным механизмом.
1. Преобразователь сигнала полевой шины в традиционный аналоговый сигнал
2. Поддерживает четыре аналоговых токовых выхода (от 4 до 20 мА).
3. Высокая точность (±0,05% при нормальной температуре), отбеливание при низкой температуре (±50 ppm/℃)
Преобразователь Profibus 4-20 мА, устройство преобразования
Обзор продукта
Преобразователь полевой шины NCS-FI105 в ток используется для преобразования сигналов полевой шины в обычные аналоговые сигналы. Он может принимать сигналы полевой шины и преобразовывать их в 4-канальные аналоговые сигналы 4~20 мА. NCS-FI105 является преобразователем между системой полевой шины и регулирующим клапаном/другим исполнительным механизмом. NCS-FI105 — это интеллектуальный прибор, соответствующий спецификации полевой шины FF. Он может быть соединен с различными устройствами FF. В NCS-FI105 интегрировано множество функциональных блоков, поэтому он может выполнять не только общие измерения, но и сложные стратегии управления. В зависимости от требований и реальных условий применения пользователи могут выбирать различные функциональные блоки для реализации различных функций.
В системе NCS-FI105 используется цифровая технология, что упрощает взаимодействие между центром управления и полевым оборудованием. Таким образом, можно снизить затраты на установку, эксплуатацию и техническое обслуживание.
Преобразователь Profibus 4-20 мА Функции:
Количество каналов: 4
Выходной сигнал: 4-20 мА
Скорость передачи данных по шине: 31,25 кбит/с
Питание: 9-32 В постоянного тока
Потребляемый ток (статический): ≤ 14 мА
Преобразователь Profibus 4-20 мА Подробности:
Преобразователь Profibus 4-20 мА Параметры:
Параметр | Ценить |
Входной сигнал | 4–20 мА |
Каналы | 4 канала |
Текущий выход | Выход коллектора NPN |
Источник питания | 9–32 В постоянного тока; Рассеиваемый ток (статический): ≤ 14 мА |
Сигнал полевой шины | Скорость передачи данных: 31,25 кбит/с, в текущем режиме. |
Изоляция | Между корпусом и терминальной платой: |
500 В среднеквадратичного значения (707 В постоянного тока) | |
Отображать | 6-битный цифровой дисплей для отображения чисел и 5-битных символов (опционально) |
Диапазон температур | - 40 ～ 85℃ (Без дисплея) |
- 30 ～ 70℃ (дисплей) | |
Диапазон влажности | 0% ～ 100% относительной влажности |
Время начала | ≤ 5с |
Степень защиты | IP 65 |
ЭМС | Разработан в соответствии со стандартом IEC 61000. |
Преобразователь Profibus 4-20 мА Размер:
Преобразователь Profibus 4-20 мА Установка:

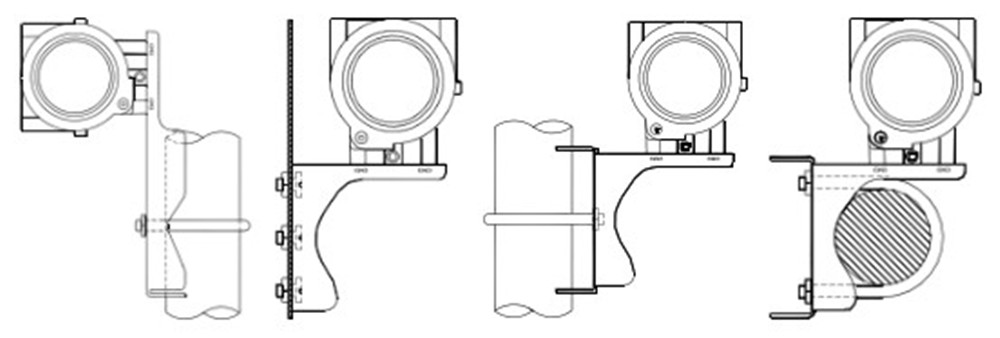

Для установки преобразователя NCS-Fl105 предусмотрены три типа кронштейнов (плоский кронштейн для монтажа на трубу, угловой кронштейн для монтажа на пластину и угловой кронштейн для монтажа на трубу). Соответственно, существует три способа установки, описанных ниже.
Установка плоского кронштейна для крепления трубы: типичная установка, как показано на рисунке. Закрепите преобразователь NCS-Fl105 в плоском кронштейне с помощью четырех прилагаемых болтов, а затем закрепите плоский кронштейн на вертикальной трубе диаметром 50 мм с помощью прилагаемого U-образного болта.
Установка углового кронштейна для крепления пластины: типичная установка показана на рисунке. Закрепите преобразователь NCS-Fl105 в угловом кронштейне с помощью четырех прилагаемых болтов, а затем закрепите угловой кронштейн на пластине с помощью болта M10, не входящего в комплект.
Установка углового кронштейна для крепления трубы: типичная установка показана на рисунке. Закрепите преобразователь NCS-Fl105 в угловом кронштейне с помощью четырех прилагаемых болтов, а затем закрепите угловой кронштейн на горизонтальной трубе диаметром 50 мм с помощью прилагаемого U-образного болта.
