НКС-ТТ105 Датчик температуры с протоколом ХАРТ/Высокоточный интеллектуальный датчик температуры
- ：Microcyber
- ：Шэньян, Китай
- ：3 рабочих дня
- ：1000 шт./месяц
Интеллектуальный датчик температуры НКС-ТТ105:
1. Поддержка последних версий протоколов ФФ H1, ПРОФИБУС ПА и ХАРТ
2. Поддержка двухканального входа датчика, поддержка избыточности и горячего резервирования.
3. Тепловое сопротивление поддерживает 2-проводную, 3-проводную и 4-проводную схемы.
4. Точность компенсации холодного конца термопары составляет ± 1,0 ℃.
5. Высокая точность (лучше, чем класс 0,1), низкий температурный дрейф (лучше, чем ± 50 частей на миллион/℃)
6. Улучшенный тип: ±0,1℃ (Pt100, Pt1000)
НКС-ТТ105 Датчик температуры с протоколом ХАРТОбзор продукта
Интеллектуальный температурный преобразователь НКС-ТТ105 использует технологию полевая шина, является новым поколением интеллектуальных температурных преобразователей полевая шина и незаменимым полевым устройством в управлении процессами. Устройство объединяет богатые функциональные модули, которые могут реализовывать как общие функции обнаружения, так и сложные стратегии управления.
В НКС-ТТ105 используется цифровая технология, которая может применяться к различным датчикам теплового сопротивления и термопарам, с широким диапазоном возможностей, простым интерфейсом между полевым оборудованием и диспетчерской, что позволяет значительно снизить затраты на установку, эксплуатацию и техническое обслуживание.
Интеллектуальный датчик температуры НКС-ТТ105 поддерживает протоколы ХАРТ, ФФ, ПА и может широко использоваться в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности.
РазмерыИнтеллектуальный датчик температуры：
Общий сборочный чертеж：
Характеристики датчика температуры НКС-ТТ105 с протоколом ХАРТ:
Интеллектуальный датчик температуры НКС-ТТ105:
1. Поддержка последних версий протоколов ФФ H1, ПРОФИБУС ПА и ХАРТ
2. Поддержка двухканального входа датчика, поддержка избыточности и горячего резервирования.
3. Тепловое сопротивление поддерживает 2-проводную, 3-проводную и 4-проводную схемы.
4. Точность компенсации холодного конца термопары составляет ± 1,0 ℃.
5. Высокая точность (лучше, чем класс 0,1), низкий температурный дрейф (лучше, чем ± 50 частей на миллион/℃)
6. Улучшенный тип: ±0,1℃ (Pt100, Pt1000)
НКС-ТТ105 Датчик температуры с протоколом ХАРТПодробности:
Протокол ХАРТ НКС-ТТ105ТПередатчик температурыПреобразование сигнала：

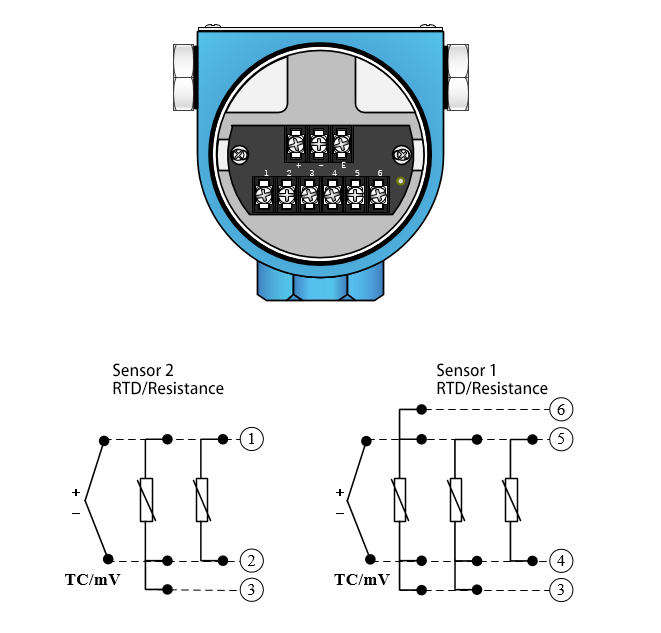

Показана схема подключения датчика температуры с протоколом ХАРТ НКС-ТТ105:
Параметр датчика температуры НКС-ТТ105 ХАРТ Протокол
Параметр | Ценить |
Входной сигнал | Сопротивление: ПТ100, ПТ1000, 50 ДЕ, 100 CU, 0~500 Ом, 0~4000 Ом |
Термопара: B, E, J, N, K, R, S, T | |
Сигнал напряжения: -100мВ～100мВ | |
Каналы | 2 канала |
соединение РТД | 2, 3 провода |
Электропитание полевой шины | ФФ/ПА: 9～32 В постоянного тока/Ток: ≤ 14 мА |
ХАРТ: 12～42 В постоянного тока | |
Изоляция | Между корпусом и клеммной колодкой: |
500 В ср.кв. (707 В пост. тока) | |
Отображать | 6-значный цифровой и 5-значный буквенный ЖК-дисплей |
Рабочая температура | -40 ～ 85℃ (без дисплея) |
-30 ～ 70℃ (с дисплеем) | |
Диапазон влажности | 0% ～ 100% относительной влажности |
Время начала | ≤ 5с |
Время обновления | 0,2с |
Степень защиты | IP65 |
ЭМС | Разработано в соответствии с МЭК 61000 (ГБ/T 18268-2000) |
Интеллектуальный датчик температуры Режим сети ХАРТ
Особенность:
1) Доступ к системе управления верхнего уровня через модуль ИИ;
2) Используя только цифровую функцию системы ХАРТ, ток на линии фиксируется на уровне 4 мА;
3) ХАРТ7.0 поддерживает до 64 (адрес опроса 0~63) сетевых устройств.
Интеллектуальный датчик температуры Сертификация
Интеллектуальный датчик температуры Упаковка и доставка
