Полное руководство по датчикам температуры (датчики температуры ХАРТ): принципы работы, типы, области применения и руководство по ионизации.
В системах управления промышленной автоматизацией датчик температуры является важнейшим устройством, преобразующим сигналы температуры, регистрируемые датчиками, в стандартизированные электрические сигналы, что позволяет точно измерять температуру и передавать ее дистанционно.

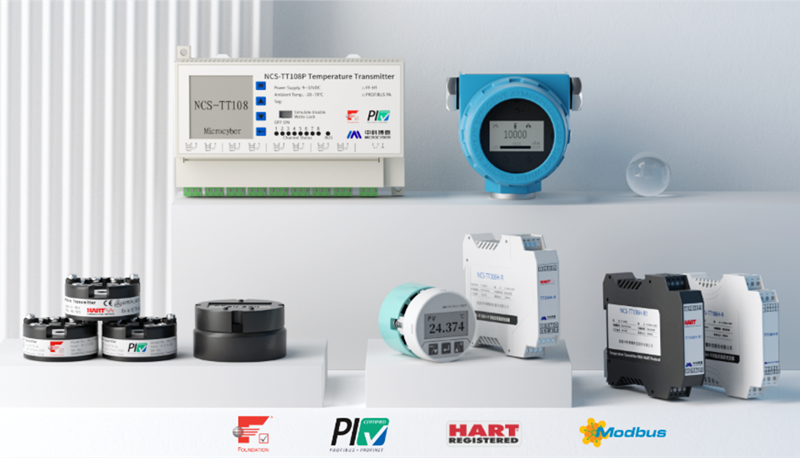

Определение и функция Датчики температуры ХАРТ
Датчик температуры — это прибор, преобразующий температурные параметры в стандартизированные выходные сигналы, пригодные для передачи. Его основная функция заключается в обработке и преобразовании температурных сигналов от различных датчиков (таких как термопары или терморезисторы), выдавая стандартные сигналы, например, ток 4-20 мА или напряжение 0-5 В. Это обеспечивает бесперебойное соединение и связь с другим автоматизированным оборудованием (например, ПЛК, системами ДКС).
Например, в процессе химического производства датчик температуры преобразует температурный сигнал от термопары внутри реакторного сосуда в стандартный токовый сигнал, который затем передается в систему управления для обеспечения точного контроля температуры реакции.
Принцип работы датчиков температуры ХАРТ
Принцип работы датчика температуры обычно включает следующие этапы:
1. Датчик температуры: Датчики температуры, такие как термопары или терморезисторы, генерируют соответствующие значения сопротивления или термоэлектрические потенциалы в зависимости от изменений температуры.
2. Входной сигнал: Передатчик принимает значение сопротивления или сигнал термоэлектрического потенциала от датчика температуры.
3. Обработка сигнала: Внутренняя схема усиливает, фильтрует и линеаризует входной сигнал для устранения помех и повышения качества сигнала.
4. Преобразование сигнала: Обработанный сигнал преобразуется в стандартный электрический сигнал, например, 4–20 мА или 0–5 В.
5. Выходной сигнал: Стандартный электрический сигнал передается через выходной порт на последующее управляющее оборудование или приборы отображения.
Типыиз Датчики температуры ХАРТ
1. Термопарный преобразователь температуры: специально разработан для преобразования термоэлектрического потенциала, генерируемого термопарами, в стандартные электрические сигналы, подходит для измерения высоких температур.
2. Терморезисторный датчик температуры (РТД): обрабатывает изменения значений сопротивления от терморезисторных датчиков, обычно используемых в системах со средними и низкими температурами.
3. Встроенный датчик температуры: объединяет датчик и передатчик температуры в компактном корпусе, что упрощает установку и подключение проводов.
Характеристики и преимущества ХАРТ-термометров
1. Повышенная точность измерений: Точная обработка и преобразование температурных сигналов минимизируют погрешности измерений, повышая точность измерения температуры.
2. Повышенная стабильность сигнала: выдает стандартизированные сигналы с превосходной стабильностью и устойчивостью к помехам, обеспечивая надежную передачу в сложных промышленных условиях.
3. Облегчает дистанционный мониторинг и управление: Стандартизированные сигналы обеспечивают передачу на большие расстояния, упрощая дистанционный мониторинг и управление на крупных промышленных производственных площадках.
4. Высокая совместимость: Совместимость с различными типами датчиков температуры и системами автоматического управления, что обеспечивает широкую область применения.
Установка и использование Датчики температуры ХАРТ
1. Выбор места установки: Устанавливайте устройство рядом с датчиком температуры, чтобы минимизировать затухание сигнала из-за чрезмерно длинных линий передачи. Выбирайте места с относительно стабильной температурой окружающей среды, свободные от сильных вибраций и электромагнитных помех.
2. Меры предосторожности при подключении: Правильно подключайте линии питания, входа и выхода в соответствии со схемой подключения передатчика, обеспечивая надежное и безопасное соединение всех проводов.
3. Ввод в эксплуатацию и калибровка: Перед началом эксплуатации необходимо ввести в эксплуатацию и откалибровать датчик температуры для обеспечения точности выходного сигнала.
Датчики температуры, являясь важнейшим компонентом систем измерения и контроля температуры, играют ключевую роль в промышленном производстве и автоматизации. Благодаря постоянному технологическому прогрессу и инновациям, их характеристики будут продолжать улучшаться, обеспечивая надежную поддержку для достижения более точного и эффективного измерения и контроля температуры.
Интеллектуальный ХАРТ-термопередатчик серии НКС-ТТ306 представляет собой двухканальный модуль с высокой надежностью, высокой долговременной стабильностью, высокой точностью измерений и низким температурным дрейфом. Он поддерживает протокол 4~20 мА+ХАРТ (поддерживает функцию ЛОПАТЬСЯ), ЖК-дисплей и функцию двухканального резервирования. Он сертифицирован по ряду международных стандартов, таких как взрывозащищенность, СЕ, ЭМС, SIL2 и др. Может широко применяться в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности.
Датчик температуры ХАРТ серии НКС-ТТ306：
1. Сертифицировано по стандартам СЕ, Бывший я, ЭМС, SIL2 и ХАРТ.
2. Двухканальный, поддерживающий несколько терморезисторных и термопарных датчиков, а также обеспечивающий резервное питание датчиков в режиме «горячего резервирования».
3. Поддерживает 2/3/4-проводное подключение терморезисторов.
4. Точность компенсации холодного конца термопары может достигать ± 0,15 ℃ (при внешнем подключении Часть 100).
5. Высокая точность (Часть 100: ± 0,1 ℃), низкий температурный дрейф (Часть 100: ± 0,003 ℃/℃)
6. Предоставляются ЭДД/SSD/ПИИ/ДТМ, совместимые с различными системами ДКС.
Датчик температуры ХАРТ серии НКС-ТТ306 указанный размер:
Схема подключения ХАРТ-термометра серии НКС-ТТ306 показана на рисунке:
Датчик НКС-TT306H использует цифровую технологию и может применяться для измерения различных параметров терморезисторов и термопар. Он обладает широким диапазоном измерений и простым интерфейсом между полевым оборудованием и диспетчерской, что позволяет значительно снизить затраты на установку, эксплуатацию и техническое обслуживание.
Температурный преобразователь серии НКС-TT306H поддерживает протокол 4-20 мА + ХАРТ и имеет ЖК-дисплей, что позволяет использовать его в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности.
Технические показатели сопротивления тепловой мощности терморезистора серии НКС-ТТ306 ХАРТ:
Точность РТД (25℃)
| Тип сигнала | Диапазон измерения датчика (°C) | Точность (25℃) | Температурный дрейф (/℃) |
| рСигнала нет | 0~500 Ом | ±0,04 Ом | ±0,001 Ом |
0~2000 Ом | ±0,35 Ом | ±0,015 Ом | |
0~4000 | ±0,35 Ом | ±0,015 Ом | |
0~8000 Ом | ±0,7 Ом | ±0,03 Ом | |
| Cu50 | -50 ~ 150 ℃ | ±0,10℃ | ±0,005℃ |
Cu50_ГОСТ | -180 ~ 200 ℃ | ±0,10℃ | ±0,005℃ |
Cu100 | -50 ~ 150 ℃ | ±0,10℃ | ±0,003℃ |
Cu100_GOST | -180 ~ 200 ℃ | ±0,10℃ | ±0,003℃ |
| Pt50_GOST | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Часть 100 | -200 ~ 850℃ | ±0,10℃ | ±0,003℃ |
Pt100_GOST | -200 ~ 850℃ | ±0,10℃ | ±0,003℃ |
Pt200 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Пт500 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Pt1000 | -200 ~ 850℃ | ±0,10℃ | ±0,005℃ |
Ni50 | -60 ~ 180℃ | ±0,10℃ | ±0,004℃ |
Ни100 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
В120 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
Ni1000 | -60 ~ 180℃ | ±0,10℃ | ±0,002℃ |
Технические индикаторы термопары термопары термодатчика серии НКС-ТТ306 ХАРТ
Точность термопары (25℃)
Тип сигнала | Диапазон измерения датчика (°C) | Точность (25℃) | Температурный дрейф (/℃) |
милливольт | -100 ~ +100 мВ | ±0,025 м | ±0,0015 мВ |
| Б | 500 ~ 1810 | ±0,77℃ | ±0,050℃ |
И | -200 ~ 1000℃ | ±0,20℃ | ±0,025℃ |
Дж. | -190 ~ 1200℃ | ±0,35℃ | ±0,01℃ |
К | -200 ~ 1372℃ | ±0,40℃ | ±0,025℃ |
Н | -190 ~ 1300℃ | ±0,50℃ | ±0,015℃ |
Р | 0 ~ 1768℃ | ±0,75℃ | ±0,023℃ |
С | 0 ~ 1768℃ | ±0,70℃ | ±0,023℃ |
Т | -200 ~ 400℃ | ±0,35℃ | ±0,015℃ |
Л_ГОСТ | -200 ~ 800℃ | ±0,50℃ | ±0,0375℃ |
A (W5ReW20Re) | 0 ~ 800℃ | ±1,45℃ | ±0,06℃ |
C (W5ReW26Re) | 0 ~ 800℃ | ±1,15℃ | ±0,09℃ |
D (W3ReW25Re) | 0 ~ 800℃ | ±1,55℃ | ±0,07℃ |
NiCrAuFe | -273 ~ 7℃ | ±0,65℃ | ±0,020℃ |
| CuAuFe | -270 ~ -196℃ | ±0,85℃ | ±0,035℃ |
Основные параметры ХАРТ-термометра серии НКС-ТТ306:
| Интерфейс шины | 4–20 мА (поддерживает обратную полярность тока) + ХАРТ 7 (поддерживает импульсный режим) |
Питание шины | 11,0 ～ 45 В постоянного тока |
Способ подключения проводов | 2, 3, 4 провода |
Входной сигнал | Сигнал сопротивления: 0–500 Ом, 0–2000 Ом, 0–4000 Ом Терморезисторный датчик: Cu50, Cu50_GOST, Cu100, Cu100_GOST Pt50_GOST、Часть 100、Pt100_GOST、Pt200、Pt500、Pt1000、Ni50、Ни Ни120, Ni1000 мВсигнал: -100mV～100mV; Термопарный датчик: B、E、J、K、N、R、S、T、L_GOST、 A (W5ReW20Re), C (W5ReW26Re), D (W3ReW25Re), NiCrAuFe、CuAuFe; |
Версия протокола | ХАРТ 7 |
Количество каналов | двухканальный |
Входное сопротивление | ≥10 МОм |
Электрическая изоляция | 2 кВ переменного тока/50 В переменного тока |
Эффект напряжения | ±0,005%/V |
| ЖК-дисплей | Наголовное крепление: поддерживает ЖК-дисплей или отсутствие дисплея (опционально) Монтаж рельсов: нет дисплея |
Ключевая операция | Параметры настройки кнопки поддержки |
Рабочая температура | -40 (-55)℃～85℃ (с дисплеем) -20 ～ 70℃ (без дисплея) |
Диапазон влажности | (5–95) % относительной влажности |
Температура хранения | -40 ～ 85℃ |
Время начала | ≤10 секунд |
Время обновления | 0,8–1,3 с |
Регулировка демпфирования | Постоянная времени 0–32 секунды |
Сигнал тревоги | Нижний предел тока насыщения: [3,75-4,0] мА, значение по умолчанию 3,8 мА. Верхний предел тока насыщения: (20-20,8] мА, значение по умолчанию 20,5 мА. Нижний предел тока срабатывания сигнализации: [3,5-3,7] мА, значение по умолчанию 3,6 мА. Верхний предел тока срабатывания сигнализации: [21,0-23,0] мА, значение по умолчанию 21,75 мА. |
Текущая точность | 0,05% |
Эффект напряжения | ±0,005%/V |
Предельный крутящий момент | 0,4 Нм |
Технические характеристики проводов | 1,5 мм² |
Технические характеристики антивибрационной защиты | 2-25 Гц: ±1,6 мм; 25-100 Гц: ±4 г |
Уровень защиты | Клемма IP00, корпус модуля IP20, корпус направляющей IP20 |
Масса | Модуль ≤ 75 г; видеокарта: ≤ 50 г; направляющая шина ≤ 100 г |
Датчик температуры НКС-ТТ105 — это интеллектуальное полевое устройство нового поколения, созданное на основе технологии полевой шины. Разработанный для точного измерения температуры и надежного управления технологическими процессами, он поддерживает протоколы ХАРТ, Фундамент Полевая шина (FF) и ПРОФИБУС ПА, что делает его подходящим для применения в нефтегазовой, химической, электроэнергетической, металлургической и других отраслях промышленности. Датчик имеет двухканальный вход, усовершенствованную цифровую обработку, отличные характеристики температурного дрейфа и широкую совместимость с датчиками, включая терморезисторы и термопары. Это незаменимый прибор для измерения температуры в современной промышленной автоматизации.
Основные характеристикиДатчик температуры НКС-ТТ105：
1. Многопротокольная совместимость. Поддерживает FF H1, ПРОФИБУС ПА и ХАРТ (последние версии).
2. Двухканальный вход для датчиков. Поддержка резервирования. Возможность горячего резервирования для критически важных процессов.
3. Широкая поддержка РТД в двухпроводном, трехпроводном и четырехпроводном режимах ввода.
4. Высокая точность и стабильность.
Точность компенсации холодного спая: ±1,0°C
Высокая точность: лучше 0,1 балла.
Низкий температурный дрейф: лучше, чем ±50 ppm/°C
Улучшенная версия: ±0,1 °C для Часть 100 / Pt1000
5. Гибкая совместимость с термопарами. Поддерживает термопары типов B, E, J, K, N, R, S, T. Точность измерения милливольт ±0,025 мВ.
