MC0313 Модуль встроенного ядра Modbus для преобразования в FF

Модуль MC0313 Modbus to FF — это встроенный модуль преобразования протокола Modbus RTU в протокол FF, разработанный компанией Microcyber Corporation. Он входит в серию встроенных модулей M от Microcyber. Эта серия встроенных модулей отличается одинаковыми размерами, интерфейсами, простотой обновления и конфигурации, что делает его идеальным выбором для быстрого создания устройств на основе полевых шин. Модуль MC0313 Modbus to FF, выступая в качестве хоста Modbus, взаимодействует с устройством, использующим функцию связи Modbus RTU, через интерфейс TTL и преобразует данные устройства в выходной сигнал FF.

Характеристики встроенного модуля Modbus-FF MC0313

Одинаковый размер

Встроенные модули ядра серии MC от Microcyber имеют одинаковые размеры: 35 мм (длина) * 35 мм (ширина).

Тот же интерфейс

Встроенные модули ядра серии MC от Microcyber используют двухрядные 14-контактные разъемы с шагом 2,0 дюйма.

функционально совместимый.

Легко обновить

Замените различные встроенные модули ядра в устройствах серии MC от Microcyber и немедленно внедрите их в свои устройства.

различные протоколы.

Простая конфигурация

Благодаря специальному инструменту настройки Microcyber, им легко управлять и пользоваться.

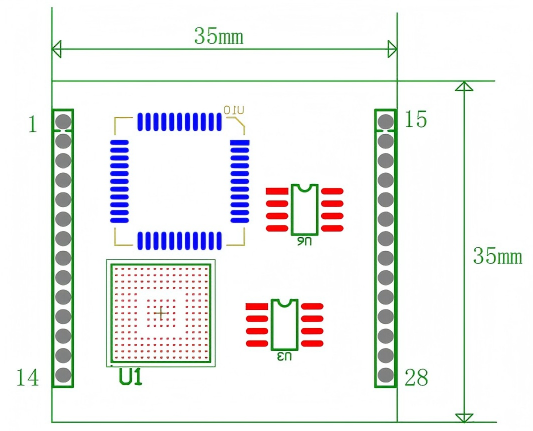

MC0313 Модуль встроенного ядра Modbus для преобразования в FF Размер:

Принцип работы встроенного модуля Modbus-FF MC0313

Встраиваемый модуль MC0313 Modbus to FF представляет собой модуль преобразования протокола, поддерживающий связь между протоколами Modbus и FF. Как устройство FF, он может взаимодействовать с устройством Modbus. Благодаря простой настройке, он может считывать данные Modbus в устройство FF и передавать данные в систему управления через шину FF. Схема подключения модуля MC0313 Modbus to FF показана на рисунке.

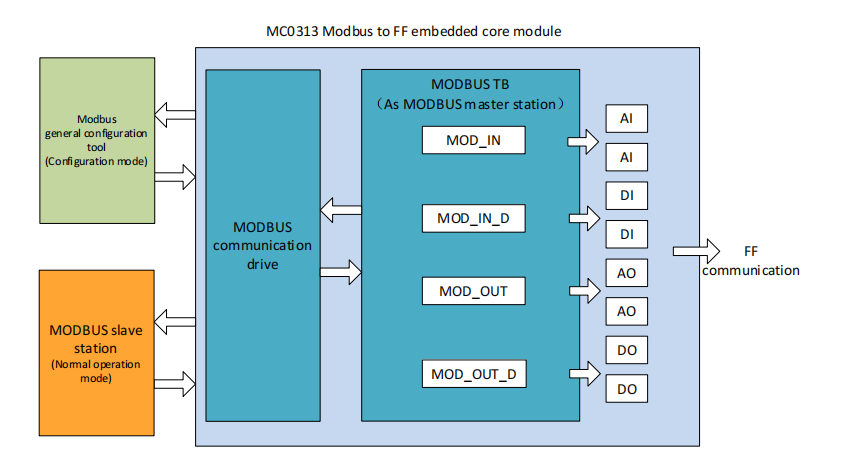

Встраиваемый модуль Modbus-FF MC0313 поддерживает 1 ведомое устройство Modbus, 8 аналоговых входов и выходов и 8 дискретных входов и выходов, обеспечивая в общей сложности 32 канала доступа. Данные, собранные устройством Modbus, конфигурируются в параметры блока преобразования встраиваемого модуля Modbus-FF MC0313 через регистр Modbus, а затем обеспечивают поддержку данных для системы FF через функцию доступа к каналам переменных для функциональных блоков AI, AO, DI и DO. Принципиальная блок-схема встраиваемого модуля Modbus-FF MC0313 показана на рисунке.

Основные параметры встроенного модуля Modbus-FF MC0313
